产品型号：
V

产品名称：V型开关

生产厂商：OMRON

封装类别：DIP

产品批号：10+11+

产品单价：

高清照片：请点击

库存数量：有库存

运费详情：国内快递包邮，国际快递包邮

付款方式：支付宝，微信，网银支付，公司美金账户

本站搜索：V

购买V

[上一个]：D3V [下一个]：VX

相关描述：

追求可靠性、安全性的小型基本开关

种类

热塑性外壳

额定值

21A

驱动杆

COM端子位

接触规格

端子规格

无护罩

带右护罩

带左护罩

针状按钮型

下端子

#250接线
片端子(C)

V-21-1C6

V-21-1CR6

V-21-1CL6

V-21-2C6

V-21-2CR6

V-21-2CL6

V-21-3C6

V-21-3CR6

V-21-3CL6

短摆杆型

V-211-1C6

V-211-1C R 6

V-211-1CL6

摆杆型

V-212-1C6

V-212-1C R 6

V-212-1CL6

长摆杆型

V-213-1C6

V-213-1C R 6

V-213-1CL6

R形摆杆型

V-214-1C6

V-214-1C R 6

V-214-1CL6

滚珠短摆杆型

V-215-1C6

V-215-1C R 6

V-215-1CL6

滚珠摆杆型

V-216-1C6

V-216-1C R 6

V-216-1CL6

额定值

21A

驱动杆

COM端子位

接触规格

端子规格

无护罩

带右护罩

带左护罩

无护罩

针状按钮型

下端子

带焊点端子(A)

V-16-1A5

V-16-1AR5

V-16-1AL5

V-11-1A4

#187接线片子(C2)

V-16-1C25

V-16-1C2R5

V-16-1C2L5

V-11-1C24

#250接线片子(C)

V-16-1C5

—————

V-11-1C4

带焊点端子(A)

V-16-2A5

V-16-2AR5

V-16-2AL5

#187接线片子(C2)

V-16-2C25

V-16-2C2R5

V-16-2C2L5

—————

#250接线片子(C)

V-16-2C5

—————

带焊点端子(A)

V-16-3A5

V-16-3AR5

V-16-3AL5

—————

#187接线片子(C2)

V-16-3C25

V-16-3C2R5

V-16-3C2L5

—————

#250接线片子(C)

V-16-3C5

—————

短摆杆型

带焊点端子(A)

V-161-1A5

V-161-1AR5

V-161-1AL5

V-111-1A4

#187接线片子(C2)

V-161-1C25

V-161-1C2R5

V-161-1C2L5

V-111-1C24

#250接线片子(C)

V-161-1C5

—————

V-111-1C4

带焊点端子(A)

V-162-1A5

V-162-1AR5

V-162-1AL5

V-112-1A4

#187接线片子(C2)

V-162-1C25

V-162-1C2R5

V-162-1C2L5

V-112-1C24

#250接线片子(C)

V-162-1C5

—————

V-112-1C4

带焊点端子(A)

V-163-1A5

V-163-1AR5

V-163-1AL5

V-113-1A4

#187接线片子(C2)

V-163-1C25

V-163-1C2R5

V-163-1C2L5

V-113-1C24

#250接线片子(C)

V-163-1C5

—————

V-113-1C4

带焊点端子(A)

V-164-1A5

V-164-1AR5

V-164-1AL5

V-114-1A4

#187接线片子(C2)

V-164-1C25

V-164-1C2R5

V-164-1C2L5

V-114-1C24

#250接线片子(C)

V-164-1C5

—————

V-114-1C4

带焊点端子(A)

V-165-1A5

V-165-1AR5

V-165-1AL5

V-115-1A4

摆杆型

#187接线片子(C2)

V-165-1C25

V-165-1C2R5

V-165-1C2L5

V-115-1C24

长摆杆型

#250接线片子(C)

V-165-1C5

—————

V-115-1C4

R形摆杆型

带焊点端子(A)

V-166-1A5

V-166-1AR5

V-166-1AL5

V-116-1A4

滚珠短摆杆型

#187接线片子(C2)

V-166-1C25

V-166-1C2R5

V-166-1C2L5

V-116-1C24

滚珠摆杆型

#250接线片子(C)

V-166-1C5

—————

V-116-1C4

热固性外壳

额定值

15A

10A

驱动杆

COM端子位

接触规格

端子规格

OF：1.96N型

OF：0.98N型

针状按钮型

下端子

带焊点端子(A)

V-15-1A5

V-10-1A5

V-10-1A4

#187接线片子(C2)

V-15-1C25

V-10-1C25

V-10-1C24

螺钉紧固端子(B)

V-15-1B5

V-10-1B5

V-10-1B4

带焊点端子(A)

V-15-2A5

V-10-2A5

V-10-2A4

#187接线片子(C2)

V-15-2C25

V-10-2C25

V-10-2C24

螺钉紧固端子(B)

V-15-2B5

V-10-2B5

V-10-2B4

带焊点端子(A)

V-15-3A5

V-10-3A5

V-10-3A4

#187接线片子(C2)

V-15-3C25

V-10-3C25

V-10-3C24

螺钉紧固端子(B)

V-15-3B5

V-10-3B5

V-10-3B4

横端子

带焊点端子(A)

V-15-4A5

V-10-4A5

V-10-4A4

V-15-5A5

V-10-5A5

V-10-5A4

V-15-6A5

V-10-6A5

V-10-6A4

短摆杆型

下端子

带焊点端子(A)

V-151-1A5

V-101-1A5

V-101-1A4

#187接线片子(C2)

V-151-1C25

V-101-1C25

V-101-1C24

螺钉紧固端子(B)

V-151-1B5

V-101-1B5

V-101-1B4

带焊点端子(A)

V-152-1A5

V-102-1A5

V-102-1A4

#187接线片子(C2)

V-152-1C25

V-102-1C25

V-102-1C24

螺钉紧固端子(B)

V-152-1B5

V-102-1B5

V-102-1B4

带焊点端子(A)

V-153-1A5

V-103-1A5

V-103-1A4

#187接线片子(C2)

V-153-1C25

V-103-1C25

V-103-1C24

螺钉紧固端子(B)

V-153-1B5

V-103-1B5

V-103-1B4

带焊点端子(A)

V-154-1A5

V-104-1A5

V-104-1A4

#187接线片子(C2)

V-154-1C25

V-104-1C25

V-104-1C24

螺钉紧固端子(B)

V-154-1B5

V-104-1B5

V-104-1B4

带焊点端子(A)

V-155-1A5

V-105-1A5

V-105-1A4

摆杆型

#187接线片子(C2)

V-155-1C25

V-105-1C25

V-105-1C24

长摆杆型

螺钉紧固端子(B)

V-155-1B5

V-105-1B5

V-105-1B4

R形摆杆型

带焊点端子(A)

V-156-1A5

V-106-1A5

V-106-1A4

滚珠短摆杆型

#187接线片子(C2)

V-156-1C25

V-106-1C25

V-106-1C24

滚珠摆杆型

螺钉紧固端子(B)

V-156-1B5

V-106-1B5

V-106-1B4

注. OF均为针状按钮型的数值。

耐热型（~150℃型）

额定值

15A

10A

驱动杆

COM端子位

接触规格

端子规格

OF ：1.96N型

OF：0.98N型

针状按钮型

下端子

带焊点端子(A)

V-15-1A5-T

V-10-1A4-T

短摆杆型

V-151-1A5-T

V-101-1A4-T

摆杆型

V-152-1A5-T

V-102-1A4-T

长摆杆型

V-153-1A5-T

V-103-1A4-T

R形摆杆型

V-154-1A5-T

V-104-1A4-T

滚珠短摆杆型

V-155-1A5-T

V-105-1A4-T

滚珠摆杆型

V-156-1A5-T

V-106-1A4-T
V

额定值

·操作线圈

项目
型号	额定电压（V）

阻性负载

V-21系列

AC250V

21A

DC125V
DC250V

0.6A
0.3A

V-16系列

AC250V

16A

DC125V
DC250V

0.6A
0.3A

V-15系列

AC250V

15A

DC125V
DC250V

0.6A
0.3A

V-11系列

AC250V

11A

DC125V
DC250V

0.6A
0.3A

V-10系列

AC250V

10A

DC125V
DC250V

0.6A
0.3A

注.
*(1)	上述额定值是在下面的条件下试验测得的数值。
*(2).	环境温度：20±2℃
*(3).	环境湿度：65±5%RH
	操作频率：30次/分钟

性能

项目

型号

V-10系列

V-11系列

V-15系列

V-16系列

V-21系列

容许操作速度

0.1mm～1m/s（针状按钮型的场合）

容许操
作频率

机械

600次/min

电器

30次/min

绝缘电阻

100M以上（DC500V绝缘抵抗计算）

接触电阻（初期值）

15m以下

耐压
＊1

同级端子间

AC1,000V 50/60Hz 1min

带电金属部与地之间

AC1,500V 50/60Hz 1min

AC2,000V 50/60Hz 1min

AC1,500V 50/60Hz 1min

AC2,000V 50/60Hz 1min

各端子和非
充电金属部间

AC1,500V 50/60Hz 1min

AC2,000V 50/60Hz 1min

AC1,500V 50/60Hz 1min

AC2,000V 50/60Hz 1min

振动＊2

误动作

频率10～55Hz 双振幅1.5mm

冲击＊2

耐久

最大200m/s2

最大300m/s2

误动作

5,000万次以上（60次/min）

寿命＊3

机械

5,000万次以上（60次/min）

电气

30万次以上（30次/min）
耐热型： 5万次以上（30次/min)

30万次以上（30次/min)

10万次以上（30次/min)
耐热型：2万次以上（30次/min）

10万次以上（30次//min）

保护结构

IEC IP40

触电保护极

Class I)

PTI（漏电特性）

175

使用环境温度

-25～+80℃（耐热型：-25～+150℃） 60%RH以下（无结冰、无凝露）

使用环境湿度

85%RH以下（+5～+35℃左右）

重量

约6.2g（针状按钮型的场合）

注.	上述数据为初期值。
*1.	耐压为使用了隔板（参考页）时的数值。
*2.	在针状按钮型中为自由位置和总行程位置的数值，摆杆型时是总行程位置上的数值。接点的闭路或开路在1ms以内。
*3.关于试验条件请另行查询。

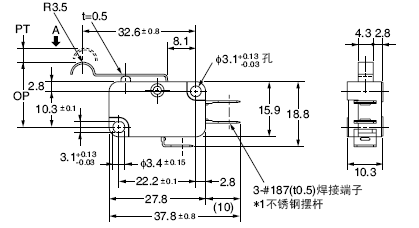

外形尺寸

（单位：mm）

图例、图纸为下端子、#250接线片端子(C)时的情况。16A、11A型也有焊接/#187接线片共用端子(A)和#187接线片端子(C2)，只是端子尺寸不同。焊接/#187接线片共用端子(A)和#187接线片端子(C2)以及横端子的尺寸省略了，请参考前页的「■端子的种类/形状」。

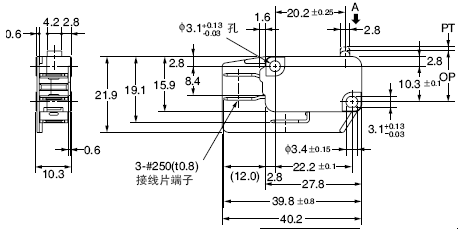

针状按钮型

＜无护罩＞
V-21-1□6
V-16-1□5
V-11-1□4

＜带右护罩＞
V-21-1□R6
V-16-1□R5

＜带左护罩＞
V-21-1□L6
V-16-1□L5

型号
动作特征

V-21-1□6

V-16-1□5

V-11-1□4

动作力	OF最大
回复力	RF 最小

3.92N	1.96N	0.98N
0.78N	0.49N	0.20N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.2mm

1.0mm

0.4mm

动作位置

14.7±0.4mm

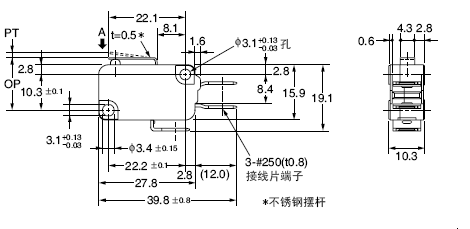

短摆杆型

V-211-1□6
V-161-1□5
V-111-1□4

型号
动作特征

V-21-1□6

V-16-1□5

V-11-1□4

动作力	OF最大
回复力	RF 最小

3.92N	1.96N	0.98N
0.49N	0.49N	0.15N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.6mm

0.8mm

0.6mm

动作位置

15.2±0.5mm

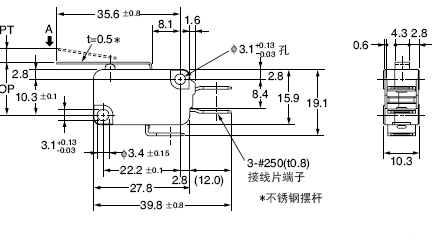

摆杆型

V-212-1□6
V-162-1□5
V-112-1□4

型号
动作特征

V-21-1□6

V-16-1□5

V-11-1□4

动作力	OF最大
回复力	RF 最小

2.45N	1.23N	0.59N
0.25N	0.14N	0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

4.0mm

1.6mm

1.5mm

动作位置

15.2±1.2mm

*注1.	上述外形尺寸图中，未注公差为±0.4mm。
*注2.	动作特性为向A方向( )动作时的情况。

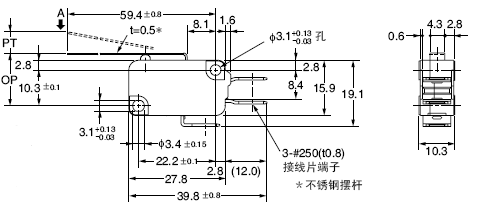

长摆杆型

V-213-1□6
V-163-1□5
V-113-1□4

型号
动作特征

V-213-1□6

V-163 -1□5

V-113 -1□4

动作力	OF最大
回复力	RF 最小

1.27N	0.69N	0.34N
0.12N	0.06N	—

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

9.0mm	9.0mm
2.0mm	3.2mm
2.8mm	2.8

动作位置

15.2	+2.6	mm
	-3.2

15.2± 2.6mm

R形摆杆型
V-214-1□6
V-164-1□5
V-114-1□4

型号
动作特征

V-214-1□6

V-166 -1□5

V-114 -1□4

动作力	OF最大
回复力	RF 最小

2.45N	1.23N	0.59N
0.25N	0.14N	0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

4.0mm

1.4mm

1.5mm

动作位置

18.7±1.2mm

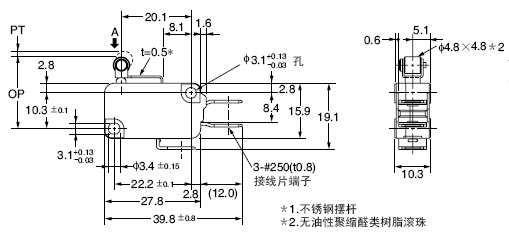

滚珠短摆杆型
V-215-1□6
V-165-1□5
V-115-1□4

型号
动作特征

V-215-1□6

V-165 -1□5

V-115 -1□4

动作力	OF最大
回复力	RF 最小

4.71N

0.49N

2.35N

0.49N

1.18N

0.15N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.6mm

0.8mm

0.6mm

动作位置

20.7±0.6mm

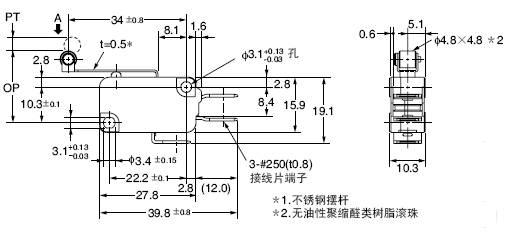

滚珠摆杆型
V-216-1□6
V-166-1□5
V-116-1□4

型号
动作特征

V-216-1□6

V-166 -1□5

V-116 -1□4

动作力	OF最大
回复力	RF 最小

2.45N

0.25N

1.23N

0.14N

0.59N

0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.6mm

0.8mm

0.6mm

动作位置

20.7±1.2mm

注1. 上述外形尺寸图中，未注公差为±0.4mm。
注2. 动作特性为向A方向( )动作时的情况。

热固性外壳

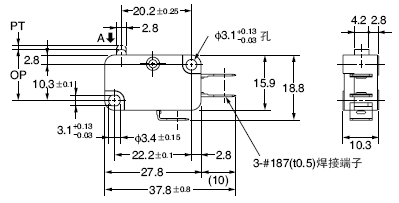

针状按钮型
V-15-1□5
V-10-1□5
V-10-1□4

型号
动作特征

V-15-1□5
V-10-1□5

V-10 -1□4

动作力	OF最大
回复力	RF 最小

1.96N

0.49N

0.98N

0.20N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.2mm

1.0mm

0.4mm

动作位置

14.7±0.4mm

短摆杆型
V-151-1□5
V-101-1□5
V-101-1□4

型号
动作特征

V-151-1□5
V-101-1□5

V-101-1□4

动作力	OF最大
回复力	RF 最小

1.96N

0.49N

0.98N

0.15N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.6mm

0.8mm

0.6mm

动作位置

15.2±0.5mm

摆杆型
V-152-1□5
V-102-1□5
V-102-1□4

型号
动作特征

V-152-1□5
V-102-1□5

V-102-1□4

动作力	OF最大
回复力	RF 最小

1.23N

0.14N

0.59N

0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

4.0mm

1.6mm

1.5mm

动作位置

15.2±1.2mm

长摆杆型
V-153-1□5
V-103-1□5
V-103-1□4

型号
动作特征

V-153-1□5
V-103-1□5

V-103-1□4

动作力	OF最大
回复力	RF 最小

0.69N

0.06N

0.34N

—

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

9.0mm	9.0mm
2.0mm	3.2mm
2.8mm	2.8mm

动作位置

15.2	+2.6	mm
	-3.2

15.2±2.6mm

R形摆杆型
V-154-1□5
V-104-1□5
V-104-1□4

型号
动作特征

V-154-1□5
V-104-1□5

V-104-1□4

动作力	OF最大
回复力	RF 最小

1.23N

0.14N

0.59N

0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

4.0mm

1.6mm

1.5mm

动作位置

18.7±1.2mm

滚珠短摆杆型
V-155-1□5
V-105-1□5
V-105-1□4

型号
动作特征

V-155-1□5
V-105-1□5

V-105-1□4

动作力	OF最大
回复力	RF 最小

2.35N

0.49N

1.18N

0.15N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

1.6mm

0.8mm

0.6mm

动作位置

20.7±0.6mm

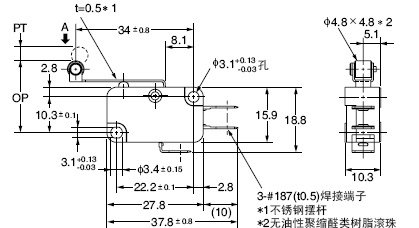

滚珠摆杆型
V-156-1□5
V-106-1□5
V-106-1□4

型号
动作特征

V-156-1□5
V-106-1□5

V-106-1□4

动作力	OF最大
回复力	RF 最小

1.23N

0.14N

0.59N

0.06N

预行程	PT最大
过行程	OT最小
响应差的行程	MD最大

4.0mm

1.5mm

1.6mm

动作位置

20.7±1.2mm

注1. 上述外形尺寸图中，未注公差为±0.4mm。
注2. 动作特性为向A方向(

)动作时的情况。
