● 超小型及超薄型为装置的小型 薄型化作出了贡献。 ● 独立的接点构造,实现高动作位置精度及高接触可 靠性。 ● 水平双方向的检测及长冲程,令使用更为便捷。 ● 多样的接触规格、摆杆种类,适用于各种用途。 |
种类 |
|
|
额定值 |
额定电压 | 电阻负载 |
---|---|
|
|
. | |
注 | 上述额定值是在下面条件下测得得数据。 |
*1. | 环境温度:20±2℃ |
*2. | 环境湿度:65±5%RH |
*3. | 操作频率:30次/min |
性能 |
容许操作速度 | 1mm~300mm/s | |
---|---|---|
容许操作频率 |
机械的 |
|
电器的 |
| |
绝缘电阻 |
| |
接触电阻(初始值) |
| |
耐压 |
同极端子间 |
|
振动*1 |
误动作 |
|
冲击 |
耐久 |
最大1,000m/s2 |
误动作*1 | 最大300m/s2 | |
寿命*2 |
机械的 |
|
电器的 |
| |
使用环境温度 |
| |
使用环境湿度 |
| |
重量 |
|
注. | 上述值为初始值。 |
*1. | 为在动作限度位置的值。接点的闭路或开路在1ms以内。 |
*2. | 关于试验条件请另行查询。 |
外形尺寸 |
(单位:mm) |

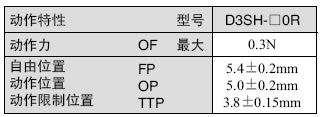

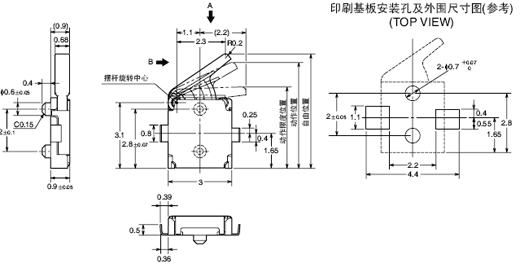

标准摆杆型 右方向检测 无销座 D3SH-□0R | |
注1.上述外形尺寸图中,未注公差为±0.15mm。 | |
注2. 动作特性为向A方向()动作时的情况。B方向的动作特性与A方向的特性值相同。 | |

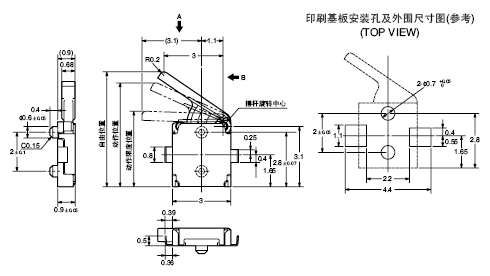

标准摆杆型 左方向检测 无销座 D3SH-□0L | |
注1.上述外形尺寸图中,未注公差为±0.15mm。 | |
注2. 动作特性为向A方向()动作时的情况。B方向的动作特性与A方向的特性值相同。 | |

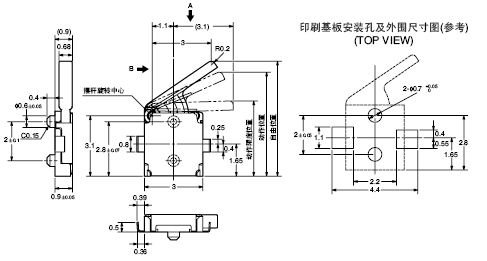

标准摆杆型 右方向检测 有销座 D3SH-□1R | |

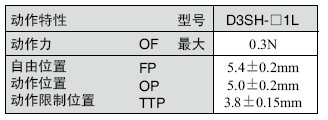

标准摆杆型 左方向检测 有销座 D3SH-□1L | |
长摆杆型 右方向检测 无销座 D3SH-□0R1 | |
长摆杆型 左方向检测 无销座 D3SH-□0L1 | |
长摆杆型 右方向检测 有销座 D3SH-□1R1 | |
长摆杆型 左方向检测 有销座 D3SH-□1L1 |
注1.上述外形尺寸图中,未注公差为±0.15mm。 |
注2. 动作特性为向A方向()动作时的情况。B方向的动作特性与A方向的特性值相同。 |
