产品型号：

SS

产品名称：SS型继电器开关
生产厂商：OMRON
封装类别：DIP
产品批号：10+11+
产品单价：
库存数量：有库存
运费详情：国内快递包邮，国际快递包邮
付款方式：支付宝，微信，网银支付，公司美金账户
本站搜索：SS
购买SS
[上一个]：D3M    [下一个]：SS-P
相关描述：

超小型3,000万次的长寿命

    欧姆龙继电器开关SS型特点如下
    ● 采用简单稳定的分割2片弹簧，实现了3,000万次的长寿命。
    ● 动作力规格满足从低负载动作到高负载动作的各种用途，品种丰富。
    ● 端子有焊接端子、接线片端子(#110)、印刷基板用端子3类。
    ● 通过UL、CSA、VDE等安全认证。
SS

种类

额定值 驱动杆 端子规格
动作力(OF)最大
 焊接端子 接线片端子(#110) 印刷基板用端子
（标准型铆钉接点）
10.1A		 针状按钮型img 1.47N SS-10
SS-10T SS-10D
摆杆型img 0.49N SS-10GL SS-10GLT SS-10GLD
R形摆杆型img 0.49N SS-10GL13 SS-10GL13T SS-10GL13D
滚珠摆杆型img 0.49N SS-10GL2 SS-10GL2T SS-10GL2D
5A（标准型铆钉接点） 针状按钮型img 0.49N SS-5-F SS-5-FT SS-5-FD
1.47N SS-5 SS-5T SS-5D
摆杆型img 0.16N SS-5GL-F SS-5GL-FT SS-5GL-FD
0.49N SS-5GL SS-5GLT SS-5GLD
R形摆杆型img 0.16N SS-5GL13-F SS-5GL13-FT SS-5GL13-FD
0.49N SS-5GL13 SS-5GL13T SS-5GL13D
滚珠摆杆型img 0.16N SS-5GL2-F SS-5GL2-FT SS-5GL2-FD
0.49N SS-5GL2 SS-5GL2T SS-5GL2D
0.1A
（微小负载型横杆接点）		 针状按钮型img 0.25N SS-01-E SS-01-ET SS-01-ED
0.49N SS-01-F SS-01-FT SS-01-FD
0.49N SS-01 SS-01T SS-01D
摆杆型img 0.08N SS-01GL-E SS-01GL-ET SS-01GL-ED
0.16N SS-01GL-F SS-01GL-FT SS-01GL-FD
0.49N SS-01GL SS-01GLT SS-01GLD
R形摆杆型img 0.08N SS-01GL13-E SS-01GL13-ET SS-01GL13-ED
0.16N SS-01GL13-F SS-01GL13-FT SS-01GL13-FD
0.49N SS-01GL13 SS-01GL13T SS-01GL13D
滚珠摆杆型img 0.08N SS-01GL2-E SS-01GL2-ET SS-01GL2-ED
0.16N SS-01GL2-F SS-01GL2-FT SS-01GL2-FD
0.49N SS-01GL2 SS-01GL2T SS-01GL2D

额定值

  项目
型号 额定电压
 阻抗负载
SS-10系列
AC250V
10.1A
SS-5系列 AC125V
AC250V		 5A
3A
SS-01系列 AC125V 0.1A
DC 30V 0.1A

注. 上述额定值是在下面条件下测得得数据。
*1. 环境温度：20±2℃
*2. 环境湿度：65±5%RH
*3. 操作频率：30次/min

性能

项目 型号
 SS-10系列 SS-5系列 SS-01系列
容许操作速度 0.1mm～1m/s（针状按钮型的场合）
容许操
作频率		 机械 400次/min
电器 30次/min
绝缘电阻 100MΩ以上（DC500V兆欧表）
接触电阻（初期值） OF1.47N型 30mΩ以下 50mΩ以下
OF0.49N型 —— 50mΩ以下 100m以下
OF0.25N型 —— 150m以下
耐压＊1 同级端子间 AC1,000V 50/60Hz 1min AC600V 50/60Hz 1min
带电金属部与地之间 AC1,500V 50/60Hz 1min
各端子和非
充电金属部间		 AC1,500V 50/60Hz 1min
振动＊2 误动作 频率10～55Hz 双振幅1.5mm
冲击＊2 耐久 OF1.47N型 最大1,000m/s2
OF0.49N型 最大500m/s2
OF0.25N型 最大500m/s2
误动作 OF1.47N型 最大300m/s2
OF0.49N型 最大200m/s2
OF0.25N型 最大200m/s2
寿命＊3 机械 1,000万次以上（60次/min） 3,000万次以上（60次/min）
电气 5万次以上（30次/min） 20万次以上（30次/min）
保护结构 IEC IP40
触电保护极 Class I
PTI（漏电特性） 175
使用环境温度 -25～+80℃ 60%H以下（无结冰、无凝露）
使用环境湿度 85%RH以下（+5～+35℃左右）
重量 约1.6g（针状按钮型的场合）

注. 上述作为初始值。
*1. 耐压为使用了隔板（参考相关页）时的数值。
*2. 针状按钮型为自由位置和总行程位置上的数值，摆杆型为总行程位置上的数值。
接点的闭路或开路在1ms以内。

外形尺寸

（单位：mm）

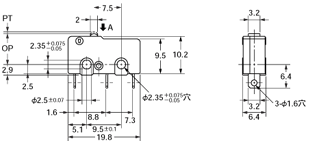

针状按钮型
SS-10
SS-5(-F)
SS-01(-E、-F)

型号
动作特性
 SS-10 SS-5
SS-01		 SS-5-F
SS-01-F		 SS-01-E
动作力
回复力
 OF
RF 		最大
最小
 1.47N
0.25N
1.47N
0.25N		 0.49N
0.04N		 0.25N
0.02N
预行程
过行程
响应差的行程
 PT
OT
MD 		最大
最小
最大
0.6mm
0.4mm
0.12mm
0.5mm
0.5mm
0.1mm		 0.5mm
0.5mm
0.1mm		 0.5mm
0.5mm
0.1mm
动作位置
 OP
8.4±0.5mm

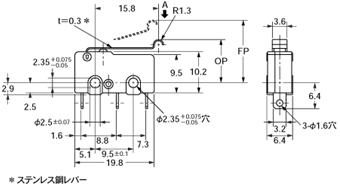

摆杆型
SS-10GL
SS-5GL(-F)
SS-01GL(-E、-F)


型号
动作特性
 SS-10GL SS-5GL
SS-01GL		 SS-5GL-F
SS-01GL-F		 SS-01GL-E
动作力
回复力
 OF
RF 		最大
最小
 0.49N
0.06N
0.49N
0.06N		 0.16N
0.02N		 0.08N
0.01N(参考值)
过行程
响应差的行程
 OT
MD 		最小
最大
1.0mm
1.0mm
 1.2mm
0.8mm
 1.2mm
0.8mm		 1.2mm
0.8mm
自由位置 FP 最大
动作位置
 OP
13.6mm
8.8±0.8mm

R形摆杆型
SS-10GL13
SS-5GL13(-F)
SS-01GL13(-E、-F)

型号
动作特性
 SS-10GL13 SS-5GL13
SS-01GL13		 SS-5GL13-F
SS-01GL13-F		 SS-01GL3-E
动作力
回复力
 OF
RF 		最大
最小
 0.49N
0.06N
0.49N
0.06N		 0.16N
0.02N		 0.08N
0.01N(参考值)
过行程
响应差的行程
 OT
MD 		最小
最大
1.0mm
1.0mm
 1.2mm
0.8mm
 1.2mm
0.8mm		 1.2mm
0.8mm
自由位置 FP 最大
动作位置
 OP
15.5mm
10.7±0.8mm
滚珠摆杆型
SS-10GL2
SS-5GL2(-F)
SS-01GL2(-E、-F)


动作特性
型号
 SS-10GL2 SS-5GL2
SS-01GL2		 SS-5GL2-F
SS-01GL2-F		 SS-01GL2-E
动作力
回复力
 OF
RF 		最大
最小
 0.49N
0.06N
0.49N
0.06N		 0.16N
0.02N		 0.08N
0.01N(参考值)
过行程
响应差的行程
 OT
MD 		最小
最大
1.0mm
1.0mm
 1.2mm
0.8mm
 1.2mm
0.8mm		 1.2mm
0.8mm
自由位置 FP 最大
动作位置
 OP
19.3mm
14.5±0.8mm
