LM1085是一款典型的低压差线性稳压集成电路,输入输出电压差低至1.5 V,输出电流可达3 A。LM1085可以固定输出3.3 V,5 V,12 V,同时也提供输出可调稳压器LM1085-adj,也可通过引脚外围电阻设置调整输出,输出调整范围为1.2~15 V。
LM1085-3.3、LM1085-5、LM1085-12为三款低压差(LDO)固定输出集成电路,固定输出分别是3.3 V、5 V、12 V,固定输出方式硬件电路简单,用法也相对固定,引脚排列与LM317相同。
封装形式有TO-220、TO-263。
●限流及过热保护功能
●输出最大电流可达3A
●工作温度范围:−40°C to 125°C
●3A时允许最小压差为1.5V
●引脚与LM317相同
●输入输出最大压差
LM1085-ADJ 29V
LM1085-12 18V
LM1085-3.3 27V
LM1085-5.0 25V
LM108x系列集成电路型号较多,不同型号输出电流不同,例如LM1084输出电流达5 A,LM1086输出电流为1.5 A,其用法与LM1085相同。本文以LM1085为例介绍LM108x系列三端稳压器的常见应用电路.

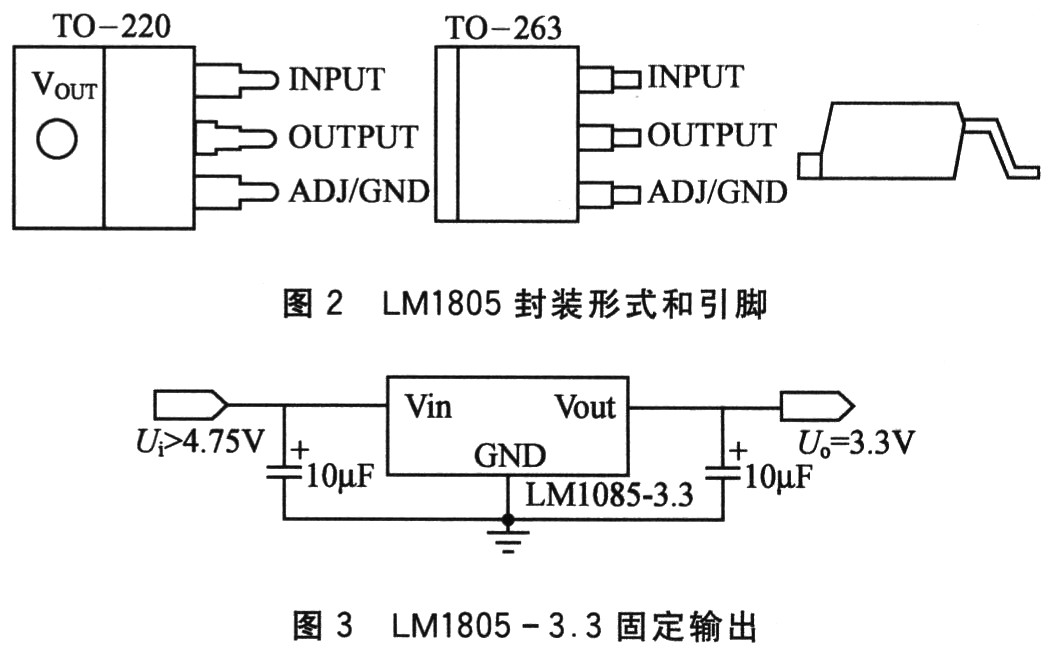

LM1085是一款典型的低压差线性稳压集成电路,输入输出电压差低至1.5 V,输出电流可达3 A。LM1085可以固定输出3.3 V、5 V、12 V,也可通过引脚外围电阻设置调整输出,输出调整范围为1.2~15 V。LM1085-3.3、LM1085-5、LM1085-12为三款低压差(LDO)固定输出集成电路,固定输出分别是3.3 V、5 V、12 V,固定输出方式硬件电路简单,用法也相对固定,同78系列基本相同。封装形式有TO-220、TO-263,如图2和图3所示。
