产品型号:

D2JW

产品名称:密封型超小型基本开关
生产厂商:OMRON
封装类别:DIP
产品批号:10+11+
产品单价:
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:D2JW
[上一个]:D2HW    [下一个]:D2FW-G
相关描述:

超小型的密封开关

    欧姆龙微动开关D2JW型特点如下
    ● 保护结构符合JIS的防浸型、IEC的IP67
    (但端子部分除外)
    ● 可在环境温度-40~+85℃的环境中使用。
    ● 通过采用金合金横杆接点、盘簧,实现
    了长寿命、高接触可靠性。
D2JW

种类

端子规格
驱动杆
焊接端子
塑封导
线端子
针状按钮型
D2JW-011 D2JW-011-MD
短摆杆型
D2JW-01K1A1 D2JW-01K1A1-MD
摆杆型
D2JW-01K11 D2JW-01K11-MD
R形摆杆型
D2JW-01K31 D2JW-01K31-MD
滚珠摆杆型
D2JW-01K21 D2JW-01K31-MD

  注.上述导线型号为标准导线(AVS 0.3)长度为30cm。

额定值

额定电压 阻性负载
DC30V 100mA

注. 上述额定值是在下面条件下测得得数据。
*1. 环境温度:20±2℃
*2. 环境湿度:65±5%RH
*3. 操作频率:30次/min

性能

容许操作速度
1mm ~ 250mm/s (针状按钮型的场合)
容许操
作频率
机械
240 次 /min
电气
30 次 /min
绝缘电阻
100M Ω 以上( DC500V 兆欧表)
接触电阻
(初始值)
焊接端子型
100M Ω 以下
塑封导线型
140M Ω以下
耐压* 1
同极端子间
AC600V 50/60Hz 1min
带电金属部与地之间
AC1,000V 50/60Hz 1min
各端子与非带
电金属部之间
AC1,000V 50/60Hz 1min
振动*
2
误动作
频率 10 ~ 55Hz 双振幅 1.5mm
冲击*
2
耐久
最大1,000m/s2
误动作
最大200m/s2
寿命*
3
机械
100万次以上(60次/min)
电气
10 万次以上( 30 次 /min )
保护结构
焊接端子型
IEC IP67 (端子部除外)
塑封导线型
IEC IP67
防触电保护级
ClassΙ
PTI
(漏电特性)
175
使用环境温度
-40 ~ +85 ℃ 60%RH 以下
(无结冰、无凝露)
使用环境湿度
35 ~ 98%RH ( +5 ~ +35 ℃时)
重量
约7g(塑封导线型?针状按钮型的场合)

注. 上述值为初始值。
*1. 耐电压为采用分离装置性的数值。(请参考相关页)
*2. 针状按钮型有自由位置和动作限度位置、摆杆为动作限度位置时的值。
接点为开路和闭路1ms以内。
*3. 关于试验条件请另行查询。

外形尺寸

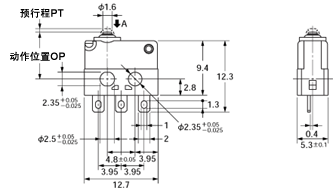

●针状按钮型
D2JW-011
动作力
OF 最大
回复力 RF 最小
2.45N
0.98N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
0.6mm
0.3mm
0.1mm
动作位置
OP
8.1±0.3mm



●短摆杆型
形D2JW:外形2
形D2JW-01K1A1
动作力
OF 最大
回复力 RF 最小
1.15N
0.23N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
5.4mm
0.7mm
0.5mm
动作位置
OP
8.4±0.8mm




●摆杆型
形D2JW:外形3
D2JW-01K11
动作力
OF 最大
回复力 RF 最小
0.80N
0.15N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
6.4mm
1.4mm
0.7mm
动作位置
OP
8.4±0.8mm



●R形摆杆型
形D2JW:外形4
D2JW-01K31
动作力
OF 最大
回复力 RF 最小
0.95N
0.19N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
5.5mm
1.1mm
0.6mm
动作位置
OP
10.3±0.8mm



●滚珠摆杆型
形D2JW:外形5
D2JW-01K21
动作力
OF 最大
回复力 RF 最小
0.98N
0.19N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
5.2mm
1.1mm
0.5mm
动作位置
OP
14.6±0.8mm



●塑料导线型
形D2JW:外形6
D2JW-01□□□-MD

动作力
OF 最大
回复力 RF 最小
2.45N
0.98N
预行程
PT 最大
过行程 OT 最小
响应差的行程 MD 最大
0.6mm
0.3mm
0.1mm
动作位置
OP
8.1±0.3mm
