您现在的位置:网站首页现货库存微动开关D3DC-3 >
现货库存

产品信息:

产品热销直线
传真热线
搜索引擎查找
产品型号:

D3DC-3

产品名称:
生产厂商:OMROn
封装类别:DIP
产品批号:10+11+
产品单价:
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:D3DC-3
[上一个]:D3DC-2    [下一个]:D3D-111
相关描述:

动作点显示明确。 7mm的长行程设定。

    欧姆龙微动开关D3DC型特点如下
    ● 实现7mm的长行程。
    ● 通过动作点的显示实现简单的行程设定。
    ● 面板One-touch式安装。
    ● 通过压装式连接器实现快速(One-touch)布线。
    ● 构成简单的簧片开关构造。
D3DC

种类

接触规格 型号
1b(常闭型)
D3DC-2
1a(常开型) D3DC-3

额定值

额定电压 阻性负载
DC30V
0.1A

注.* 上述额定值是在下面条件下测得得数据。
*1. 环境温度:20±2℃
*2. 环境湿度:65±5%RH
*3. 操作频率:20次/min

性能

容许操作速度
0.5mm~1m/s
容许操作频率
机械的
30次/min以下
电器的
20次/min以下
绝缘电阻
100MΩ以上(DC500V绝缘抵抗计算)
接触电阻(初期值)
300mΩ以下
耐压
同极端子间
AC600V 50/60Hz 1min
带电金属部与地之间 AC1500V 50/60Hz 1min
振动*1
误动作
频率10~55Hz 双振幅1.5mm
冲击
耐久
最大500m/s2
误动作
最大100m/s2
寿命*2
机械的
10万次以上(30次/min)
电器的
10万次以上(20次/min)
保护结构
IEC IP00
PTI(漏电特性)
600
使用环境温度
-25~+85℃ 60%RH以下(无结冰、无凝露)
使用环境湿度
\85%RH以下(+5~+35℃左右)
重量
约2g

注. 上述值为初始值。
*1. 为在自由位置与动作限度位置的值。接点的闭路或开路在1ms以内。

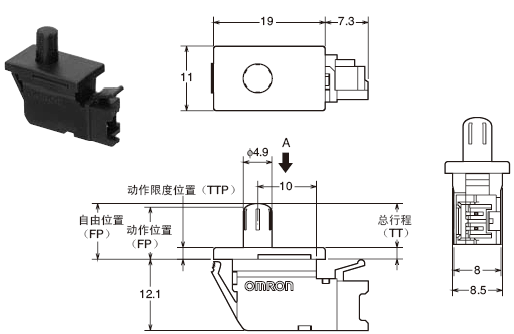

外形尺寸

(单位:mm)
D3DC-2
D3DC-3

型号
动作特性
D3DC-2
D3DC-3
动作力
OF 最大
1.0N
总行程
TT
7.0mm(参考值)
自由位置
FP
动作位置
OP 最小
动作限度位置
TTP
9.5mm(参考值)
6.7mm
2.0mm(参考值)

注1. 上述外形尺寸图中,未注公差为±0.4mm。
注2. 动作特性为向A方向( G6D )动作时的情况。

全新原装进口,现货库存,欢迎来电询价
------------------------------------------------------------------------------------------
资料录入:润百年@开关电源管理IC/芯片
(RCC),电子元器件全球独立供应商
本条信息深圳润百年电子有限公司所有,未经批准不得复制。
