产品型号:

G4A-1A-E DC12V

产品名称:欧姆龙功率继电器
生产厂商:OMRON
封装类别:DIP
产品批号:10+11+
产品单价:
高清照片:请点击  G4A-1A-E DC12V高清产品图片
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:G4A-1A-E DC12V
[上一个]:G4W-2212P-US-TV5-ZDC    [下一个]:G4A-1A-EDC24V
相关描述:

实现通电80A、通电、切断20A的1极小型功率继电器

欧姆龙功率继电器G4A特点如下
● 实现通电80A、通电、切断20A的电机负载开闭。
小型却可以实现高容量开闭、高耐久性。
● 符合UL、CSA空调规格,确保绝缘距离。
● 采用抗干扰性强的高绝缘构造。
● 标准品采用耐焊剂构造。
G4A

种类

● 接线片端子、印刷基板端子两用型
接点构成 负载接点端子 线圈端子 型号 线圈额定电压(V) 最小包装单位
1a #250 印刷基板用端子 G4A-1A-E DC12 50个/托盘
DC24
● 印刷基板端子用端子型
接点构成 负载接点端子 线圈端子 型号 线圈额定电压(V) 最小包装单位
1a 印刷基板用端子 印刷基板用端子 G4A-1A-PE DC12 50个/托盘
DC24

额定值

● 操作线圈
项目
额定电压(V)
额定电流
(mA)
线圈电阻
(Ω)
电感(H) 动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(W)
铁片
开放时
铁片
动作时
DC 12 75 160 0.8 1.1 70%
以下
10%以上 160%
(at23℃)
0.9
24 37.5 640 3.5 4.8
注.1.额定电流、线圈电阻的值指的是线圈温度为+23℃时的值,公差±10%。
2.电感各参考值
3.动作特性指的是线圈温度为+23℃时的值。
4.最大容许电压为继电器线圈能够施加的电压的最大值。
● 开关部(接点部)
接触机构
接点材质 Ag合金(无Cd材料)
额定通电电流 20A
接点电压的最大值 AC250V
接点电流的最大值 20A
开关容量
的最大值(参考值)
5,000VA
● 马达额定值
负载条件 开关频率 电气寿命
AC250V
实现80A、0.3s
  cosφ=0.7
切断20A
  cosφ=0.9
ON:1.5s
OFF:1.5s
20万次
·变频器额定值
负载条件 开关频率 电气寿命
AC100V
实现200A
(峰值)
切断20A
ON:3s
OFF:5s
3万次



性能

接触电阻*1 100mΩ以下
动作时间 20ms以下
复位时间 10ms以下
最大开关
频率
机械 18,000次/h
绝缘电阻*2 1,000MΩ以上
(DC500V兆欧表)
耐压 线圈与接点间 AC4,500V 50/60Hz 1min
同极接点间 AC1,000V 50/60Hz 1min
耐冲击电压 线圈与
接点间
8.5kV 1.2×50
振动 耐久 10~55~10Hz
单振幅0.75mm(双振幅1.5mm)
误动作 10~55~10Hz
单振幅0.75mm(双振幅1.5mm)
冲击 耐久 1,000m/s2
误动作 200m/s2
寿命 机械 200万次以上
(开关频率18,000次/h)
马达负载 20万次以上
(开关频率1.5sON、1.5sOFF)
变频器负载 3万次以上
(开关频率3sON、5sOFF)
故障率 P水准
(参考值 *3)
DC5V 100mA
使用环境温度 -20~+60℃
(无结冰、无凝露)
使用环境湿度 5~85%RH
重量 约23g
注. 上述值为初始值。
*1. 测量条件:根据电压下降法,在DC5V 1A的 条件下。
*2. 测量条件:用DC500V兆欧表测量,位置与 测量耐压时相同。
*3. 此值为开关频率在120次/min时的值。

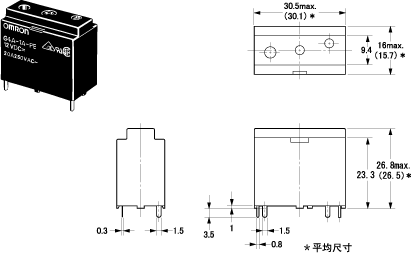

外形尺寸

接线片端子(#250)、印刷基板端子两用型
G4A-1A-E
G4A:外形1


安装孔加工尺寸(BOTTOM VIEW)
G4A:外形2
端子配置/内部连接图
(TOP VIEW)(BOTTOM VIEW)

G4A:外形3

(无线圈极性)

印刷基板端子
G4A-1A-PE
G4A:外形4


安装孔加工尺寸(BOTTOM VIEW)
G4A:外形5
端子配置/内部连接图(BOTTOM VIEW)
G4A:外形6

(无线圈极性)

·负载寿命(参考值)
负载条件 开关频率 电气寿命
AC250V
实现80A
切断80A
cosφ=0.7
ON:1.5s
OFF:99s
1,500次
