产品型号:

G5RL-1A-LN DC 5 V

产品名称:功率继电器
生产厂商:OMRON
封装类别:DIp
产品批号:10+11+
产品单价:
高清照片:请点击  G5RL-1A-LN DC 5 V高清产品图片
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:G5RL-1A-LN DC 5 V
[上一个]:G5RLDC48V    [下一个]:G5RL-1A-LNDC12V
相关描述:

实现静音化的低背功率继电器

欧姆龙功率继电器G5RL-LN特点如下
● 比已往产品降低10~20dB的动作复位音。
● 高度15.7mm的低背型。
● 可适应使用环境温度85℃。
● 16A开闭的高容量型产品也已系列化。
● 适合TV-5规定。
G5NB

种类

分类 接点构成 保护构造 型号 线圈额定电压 最小包装单位
标准型 1a 耐助焊剂 G5RL-1A-LN DC 5 100个/托盘
DC 12
DC 24
高容量型 G5RL-1A-E-LN DC 5
DC 12
DC 24
注. 订购时,请注明线圈额定电压(V)。
  例:G5RL-1A-LN DC5
  此外,交付时的包装标记及标注的电压规格为□□VDC。

额定值

·操作线圈
项目

额定电压(V)

额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(mW)
DC 5 106.0 47.2 70%
以下
10%以上 110% 約530
12 44.2 272
24 22.1 1,086
注1. 额定电流、线圈电阻是线圈温度在+23℃时的值,公差为±10%。
注2. 线圈请使用吸收浪涌的二极管。
注3. 动作特性为线圈温度在+23℃时的值。
注4. 最大允许电压为继电器线圈能施加的电压的最大值。

·开关部
项目         分类 标准型 高容量型
接触机构
接点材质 Ag合金(无Cd材料)
额定负载 AC250V 12A
DC 24V 12A
AC250V 16A
DC 24V 16A
额定通电电流 12A 16A
接点电流的最大値 AC250V、DC24V
接点电流的最大值 12A 16A

性能

项目            种类 标准型 高容量型
接触电阻*1 100mΩ以下
动作时间 15ms以下
复位时间(*2) 15ms以下
绝缘电阻(*3) 1,000MΩ以上
耐压
线圈与接点间 AC 6,000V 50/60Hz 1min
同极接点间 AC 1,000V 50/60Hz 1min
耐冲击电压 10kV(1.2×50μs)
振动
耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
冲击
耐久 1,000m/S2
误动作 100m/S2
寿命
机械 100万次以上(开关频率18,000次/h)
电气 10万次以上(开关频率1,800次/h) 5万次以上(开关频率1,800次/h)
故障率P水准(参考值4) DC5V 10mA
使用环境温度 -40℃~85℃(无结冰、无凝露)
使用环境湿度 5~85%RH
重量 约10g
注. 上述为初始值
*1. 测量条件:根据DC5V 1A电压下降法。
*2. 这个值是在线圈侧安装浪涌吸收用二极管时的值。
*3. 测量条件:用DC500V兆欧表测量,位置与测量耐压时相同。
*4. 这个值是开关频率120次/min时的值。

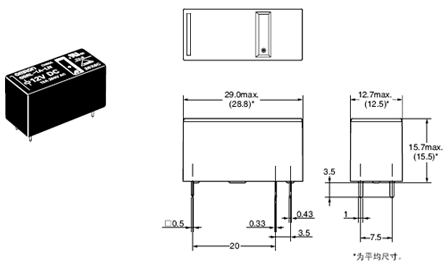

外形尺寸

注:除非标明,否则所有单位为毫米。
G5RL-1A-LN

形G5NB:外形1


印刷基板加工尺寸(BOTTOM VIEW)

形G5N:外形2

端子布置/内部连接图(BOTTOM VIEW)
形G5N:外形3



G5RL-1A-E-LN

形G5NB:外形1


印刷基板加工尺寸(BOTTOM VIEW)

形G5N:外形2

端子布置/内部连接图(BOTTOM VIEW)

形G5N:外形3

全新原装进口,现货库存,欢迎来电询价
------------------------------------------------------------------------------------------
