产品信息:

产品热销直线
传真热线
搜索引擎查找
产品型号:

G2RL-1A DC5 12 24 48V

产品名称:欧姆龙功率继电器
生产厂商:OMRON
封装类别:DIP
产品批号:10+11+
产品单价:
高清照片:请点击  G2RL-1A DC5 12 24 48V高清产品图片
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:G2RL-1A DC5 12 24 48V
[上一个]:G4A-1A-PEDC24V    [下一个]:G2RL-1A-EDC5122448V
相关描述:

可用于小型设备内置的
高度仅15.7mm的低背功率继电器

欧姆龙功率继电器G2RL特点如下
● 提供1极、2极、高容量型等多样型号选择。
● 消耗功率400mW的高灵敏度。
● 线圈与接点间的绝缘距离8mm以上。
● 耐冲击电压10kV的高绝缘性能。
● 可满足使用环境温度85℃的性能要求。
● 产品标准获得VDE规格认证。
G4A

种类

极数
  接点构成
分类 保护构造
1极 2极 最小包装单位
1a 1c 2a 2c
型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V)
标准型 耐焊剂型 G2RL-1A DC 5 G2RL-1 DC 5 G2RL-2A DC 5 G2RL-2 DC 5 20个/杆装
DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 DC 24 DC 24
DC 48 DC 48 DC 48 DC 48
高容量型 G2RL-1A-E DC 5 G2RL-1-E DC 5 - DC 5 - DC 5
DC 12 DC 12 DC 12 DC 12
DC 24 DC 24 DC 24 DC 24
DC 48 DC 48 DC 48 DC 48

注1.订购时,请注明线圈额定电压(V)。
  例:G2RL-1A DC5
  此外,交付时的包装标记及标注的电压规格为□□VDC。
注2.请以固定杆装(20个/支)为单位进行订购。

额定值

● 操作线圈
额定电压(V) 项目
额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(mW)
DC 5 80.0 62.5 70%
以下
10%以上 130%
(85℃)
约400
12 33.33 360
24 16.7 1,440
48 8.96 5,358 约430
注.1.额定电流和线圈电阻的值为线圈温度在+23℃时的值,并有±10%的公差。
注.2.动作特性为线圈温度在+23℃时的值。
注.3.最大容许电压为继电器线圈能够施加的电压的最大值。
● 开关部(接点部)
分类
项目 型号
标准型(阻性负载) 高容量型(阻性负载)
G2RL-1A G2RL-1 G2RL-2A G2RL-2 G2RL-1A-E G2RL-1-E
接触结构
接点材质 Ag合金(无Cd材质)
额定负载 AC 250V 12A AC 250V 8A AC 250V 16A
额定通电电流 12A 8A 16A
接点电压的最大值 AC 440V、DC 300V
接点电流的最大值 12A 8A 16A
故障率 P水准(参考值*) DC 24V 40mA


*此值为开关频率120次/分钟时的值。

性能

分类
项目 极数
标准型 高容量型
1极 2极 1极
接触电阻*1 100mΩ以下
动作时间 15ms以下
复位时间 5ms以下
最大开
关频率
机械 18,000次/h
额定负载 1,800次/h
绝缘电阻*2 1,000MΩ以上(DC500V兆欧表)
耐压 线圈和接点之间 AC 5,000V 50/60 Hz 1min
同极接点之间 AC 1,000V 50/60 Hz 1min
异极接点之间 - AC 2,500V 50/60 Hz 1min -
耐冲击电压 10kV (1.2×50μs)
振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
冲击 耐久 1,000m/s2
误动作 励磁:100m/s2、无励磁:100m/s2
寿命 机械 2,000万次以上(开关频率18,000次/h)
电气*3
(阻性负载)
G2RL-1A:AC250V 12A 10万次
G2RL-1 :AC250V 12A 5万次
G2RL-2A:AC250V 8A 10万次
G2RL-2 :AC250V8A 5万次
G2RL-1A-E:AC250V 16A 5万次
G2RL-1-E :AC250V 16A 3万次
使用环境温度 -40~+85℃(无结冰、无凝露)
使用环境湿度 5~85%RH
重量 约12g
注. 上述为初始值。
*1. 测量条件:根据压降法,在DC 5V 1A的条件下测量。
*2. 测量条件:使用DC 500V兆欧表,测量位置与测耐压位置相同。
*3. 开关频率1,800次/小时。

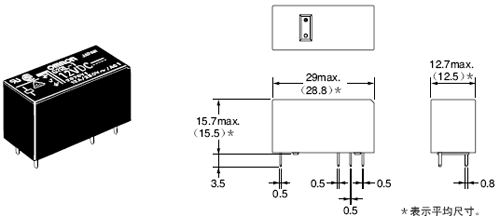

外形尺寸

(単位:mm)
G2RL-1A
G4A:外形1

印刷基板加工尺寸(BOTTOM VIEW)

G4A:外形2
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形3

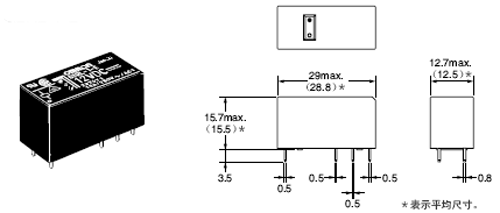

G2RL-1
G4A:外形4


印刷基板加工尺寸(BOTTOM VIEW)
G4A:外形5
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形6

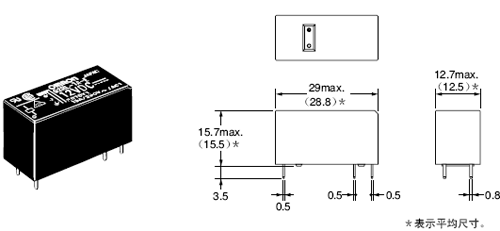

G2RL-1A-E
G4A:外形1


印刷基板加工尺寸(BOTTOM VIEW)

G4A:外形2
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形3
G2RL-1-E
G4A:外形1


印刷基板加工尺寸(BOTTOM VIEW)
G4A:外形2
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形3
G2RL-2A
G4A:外形4


印刷基板加工尺寸(BOTTOM VIEW)
G4A:外形5
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形6
G2RL-2
G4A:外形1


印刷基板加工尺寸(BOTTOM VIEW)

G4A:外形2
端子配置/内部接线图(BOTTOM VIEW)
G4A:外形3
