G6CK-2117P-US-P6C

产品名称:功率继电器
生产厂商:OMRON
封装类别:DIP
产品批号:10+11+
产品单价:
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
本站搜索:G6CK-2117P-US-P6C
[上一个]:G6CK-2114P-US-P6C    [下一个]:G6CK-1114P-US-P6C
相关描述:

1a接点10A、1a1b接点8A与小型高容量型

欧姆龙功率继电器G6C特点如下
● 1a接点10A、1a1b接点8A的节省空间的电源开闭及输出用
● 实现高10mm、宽20mm、长15mm的小型化
● 实现消耗电力200mW的高灵敏度
● 取得UL508、CSA规格还备有SEV规格的产品
● 备有超声波清洗型
● 备有专用插座P6C
G6C

种类

● 标准型(UL规格 CSA规格认证)
种类
构 造 接点构成
单稳型 1绕组闭锁型 2绕组闭锁型 最小包装单位
型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V)
耐助焊剂型 1a G6C-1117P-US DC3 G6CU-1117P-US DC3 G6CK-1117P-US DC3 100个/托盘
DC5 DC5 DC5
DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a1b G6C-2117C-US DC3 G6CU-2117C-US DC3 G6CK-2117C-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a G6C-1114P-US DC3 G6CU-1114P-US DC3 G6CK-1114P-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a1b G6C-2114C-US DC3 G6CU-2114C-US DC3 G6CK-2114C-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
● 超声波清洗对应型(UL规格·CSA规格认证)
种类
构 造 接点构成
单稳型 1绕组闭锁型 2绕组闭锁型 最小包装单位
型号 线圈额定电压(V) 型号 线圈额定电压(V) 型号 线圈额定电压(V)
塑料密封型 1a G6C-1114P-US-U DC3 G6CU-1114P-US-U G6CK-1114P-US-U 100个/托盘
DC5 DC5 DC5
DC6
DC12 DC12 DC12
DC24 DC24
1a1b G6C-2114P-US-U G6CU-2114P-US-U G6CK-2114P-US-U
DC5 DC5
DC12 DC12
DC24
注. 订购标准型(-US型号),为带US/CSA的规格认证标志产品。

● 接线插座(另售)
继电器型号 适用插座 最小包装单位
G6C-2114P-US-P6C
G6C-2117P-US-P6C
G6C-1114P-US-P6C
G6C-1117P-US-P6C
G6CU-2114P-US-P6C
G6CU-2117P-US-P6C
G6CU-1114P-US-P6C
G6CU-1117P-US-P6C
P6C-06P 20个/杆装
G6CK-2114P-US-P6C
G6CK-2117P-US-P6C
G6CK-1114P-US-P6C
G6CK-1117P-US-P6C
P6C-08P
脱卸配件 P6B-Y1 1个
保持带 P6B-C2
注. P6C插座应使用专用继电器G6C□-□□□□P-US-P6C。

额定值

操作线圈/单稳型(含超声波清洗对应型)
项目
额定电压(V)
额定电流
(mA)
线圈电阻
(Ω)
动作电压
(V)
复位电压
(V)
最大容许电压
(V)
消耗功率
(mW)
DC 3 67 45 70%
以下
10%以上 160%
(at23℃)
约200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
·操作线圈/1绕组闭锁型(含超声波清洗对应型)
项目
额定电压(V)
额定电流
(mA)
线圈电阻
(Ω)
置位电压
(V)
重置电压
(V)
最大容许电压
(V)
消耗功率
(mW)
置位线圈
(mW)
重置线圈
(mW)
DC 3 67 45 70%
以下
70%以下 160%
(at23℃)
200 200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
操作线圈/2绕组闭锁型(含超声波清洗对应型)
项目
额定电压(V)
额定电流
(mA)
线圈电阻
(Ω)
置位电压
(V)
重置电压
(V)
最大容许电压
(V)
消耗功率
(mW)
置位线圈 重置线圈 置位线圈 重置线圈 置位线圈
(mW)
重置线圈
(mW)
DC 3 93.5 93.5 32.1 32.1 70%
以下
70%以下 130%
(at23℃)
280 280
5 56.0 56.0 89.3 89.3
6 46.7 46.7 129 129
12 23.3 23.3 514 514
24 11.7 11.7 2,056 2,056
注1.额定电流、线圈电阻的值指的是线圈温度为+23℃时的值,公差±10%
2.动作特性指的是线圈温度为+23℃时的值。
3.最大容许电压为继电器线圈能够施加的电压的最大值。
开关部(接点部)
接点构成





項目
定格负载
1a接点 1a1b接点
阻性负载 感性负载
(cosφ=0.4、L/R=7ms)
阻性负载 感性负载
(cosφ=0.4、L/R=7ms)
AC250V 10A(8A)
DC 30V 10A(10A)
AC250V 5A(5A)
DC 30V 5A(5A)
AC250V 8A(8A)
DC 30V 8A(8A)
AC250V 3.5A(3.5A)
DC 30V 3.5A(3.5A)
接触结构
接点材质 Ag合金(无Cd材料)
额定通电电流 10A(10A) 8A(8A)
接点电压的最大值 AC380V、DC125V
接点电流的最大值 10A(10A) 8A(8A)
开关容量的最大值(参考值) 2,500VA 300W 1,250VA 220W 2,000VA 240W 875VA 170W

性能(含超声波清洗对应型)

项目
种类
单稳型 1绕组闭锁型 2绕组闭锁型
接触电阻*1 30mΩ以下
动作(置位)时间*2 10ms以下(约5ms)
复位(重置)时间*2 10ms以下(约2ms) 10ms以下(约5ms)
最小置位脉冲宽度 20ms(at23℃)
最小重置脉冲宽度 20ms(at23℃)
绝缘电阻
*3
线圈接点间 1,000MΩ以上
同极接点间 1,000MΩ以上
异极接点间 1,000MΩ以上(1a、1b接点)
置位·重置线圈间 1,000MΩ以上
耐压 线圈接点间 AC2,000V 50/60Hz 1min
同极接点间 AC1,000V 50/60Hz 1min
异极接点间 AC2,000V 50/60Hz 1min(1a、1b接点)
置位·重置线圈间 AC250V 50/60Hz 1min
振动 耐久 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
误动作 10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
冲击 耐久 1,000m/s2
误动作 100m/s2
寿命 机械 5,000万次以上(开关频率18,000次/h)
电气 10万次以上(额定负载 开关频率1,800次/h)
故障率 P水准
(参考值 *4)
DC5V 10mA
使用环境温度 -25~+70℃(无结冰、无凝露)
使用环境湿度 5~85%RH
重量 约5.6g
注. 上述值为初始值
*1. 测量条件:根据电压下降法,在DC5V 1A的条件下。
*2. ( )的数值实力值
*3. 测量条件 :用DC500V(置位·重置线圈间为DC250V)
兆欧表测量,位置与测量耐压时相同。
*4. 此值为开关频率在120次/min时的值。

外形尺寸

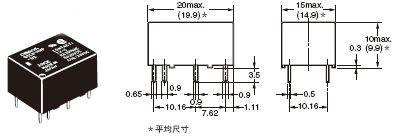

耐助焊剂型
G6C-□117P-US

形G6C-1:外形1

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形3

端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形4
形G6C-1:外形7

形G6C-1:外形8
注.请注意线圈极性
  注:表示为商品方向指示标志。

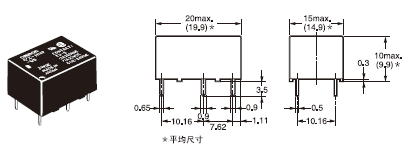

塑料密封型
G6C-□114P-US

形G6C-1:外形5
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形7

端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形8
形G6C-1:外形7

形G6C-1:外形8
注.请注意线圈极性

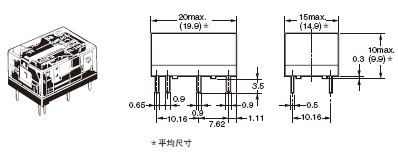

耐助焊剂型
1绕组闭锁型
G6CU-□117P-US

形G6C-1:外形9

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形11

端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形12
S :置位线圈
R :重置线圈

形G6C-1:外形11

形G6C-1:外形12
注.请注意线圈极性


塑料密封型
1绕组闭锁型
G6CU-□114P-US

形G6C-1:外形13

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形15
端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形16
S :置位线圈
R :重置线圈


形G6C-1:外形15
形G6C-1:外形16
注.请注意线圈极性

耐助焊剂型
2绕组闭锁型
G6CK-□117P-US

形G6C-1:外形17

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形19
端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形20
S :置位线圈
R :重置线圈


形G6C-1:外形19 形G6C-1:外形20
注.请注意线圈极性

塑料密封型
2绕组闭锁型
G6CK-□114P-US

形G6C-1:外形21

印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差为±0.1mm
形G6C-1:外形23
端子配置/内部连接图(BOTTOM VIEW)
形G6C-1:外形24
S :置位线圈
R :重置线圈


形G6C-1:外形23 形G6C-1:外形24
注.请注意线圈极性
