相关描述：
0.25mm间距类型、上下 触点及旋转后锁结构
欧姆龙连接器XF3C特点如下
- 连接器相反侧的底板增加了基板设计的灵活性。
- 上下触点类型。
- 适用FPC厚度，t=0.12mm。可使用单面FPC。
- 应对无卤化。
|
 |
(*)* 本公司的无卤化标准为：溴（Br）900ppm以下、氯（Cl）900ppm以下、卤合计（Br+ Cl）1,500ppm。
 |
| 额定电流 |
AC/DC0.2A |
| 额定电压 |
AC/DC50V |
| 接触电阻 |
80mΩ以下（DC20mV电大电压、100mA电大电流时） |
| 绝缘电阻 |
100MΩ以上（在250V DC时） |
| 耐压 |
AC250V 持续 l分钟（漏电流：最大值1mA） |
| 插拔寿命 |
20次 |
| 使用环境温度 |
-30～+85℃（无结冰、无结露） |
| XF3C-□□45-41A |
 | |

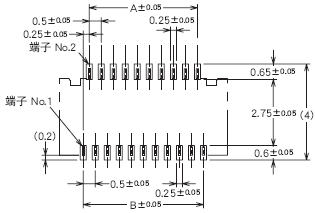

| 印刷基板加工尺寸(TOP VIEW) |
 |

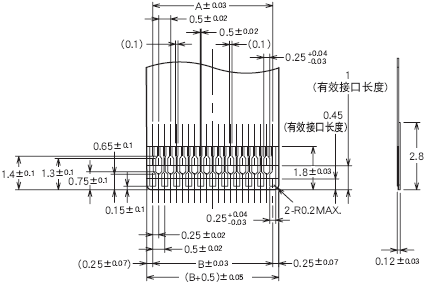

| 适合FPC尺寸 |
 |
| 尺寸表 |
| 极数 *1 |
型号规格 |
A |
B |
C |
D |
| 17 |
XF3C-1745-41A |
3.5 |
4.0 |
6.0 |
4.55 |
| 35 |
XF3C-3545-41A |
8.0 |
8.5 |
10.5 |
9.05 |
| 51 |
XF3C-5145-41A |
12.0 |
12.5 |
14.5 |
13.05 | |
