相关描述：
能切断高电压、高电流DC负载的DC功率继电器
|
欧姆龙DC功率继电器型号g9ec-1 DC特点如下
● 采用独特的充气构造，完全密封，使用金属—树脂合封装方式实现了无陶瓷结构。同旧型号相比，这种结构减少了对特殊处理的需要，也减少了所需材料，造就了一款成本低廉而又小巧轻便的继电器。

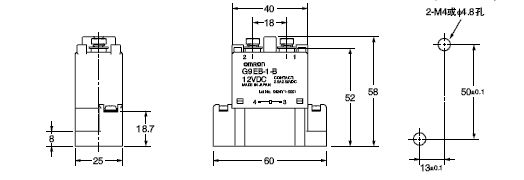

● 同类产品中最小、最轻，仅25 × 60 × 58 mm，约135 g。与同类产品（DC400 V，25 A）相比，体积约为一半，重量约为三分之一。
● 接点切换部件和用来消除电弧的永磁的独特设计，免去了主电路（接点端子）中对极性的要求。这种设计使配线和安装更为简便，有助于提供针对配线错误的防故障措施。
＊基于我们截至2004年12月所作的调查。
|
 |
| 种类 |
端子形状 |
极数
接点结构 |
额定线圈电压 |
型号 |
| 线圈端子 |
接点端子 |
| 切换/导电型 |
螺丝端子*2 |
螺丝端子*1 |
1a |
DC12V
DC24V
DC48V
DC60V
DC100V
|
G9EB-1-B | |
| |

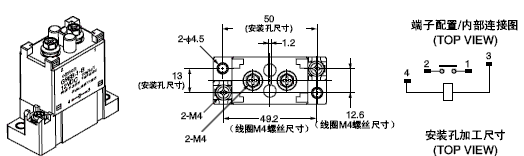

| 注：1.为接点端子连接提供了两个M4螺丝。 |
| 注：2.为线圈端子连接提供了两个M4螺丝。 |
|
|
额定电流
（mA） |
线圈电阻
（Ω） |
动作电压
（V） |
复位电压
（V） |
最大容许电压
（V） |
消耗功率
（W） |
| DC |
12 |
166.7 |
72 |
额定电压的75％以下 |
额定电压的10％以上 |
额定电压的130％（23℃10分钟内） |
约2 |
| 24 |
83.3 |
288 |
| 48 |
41.7 |
1152 |
| 60 |
33.3 |
1800 |
| 100 |
20 |
5000 |
| |
|
| 注1. |
额定电流和线圈电阻的值为线圈温度在23℃时的数字，并有±10%的公差。 |
| 注2. |
动作特性为线圈温度在23℃时的数字。 |
| 注3. |
最大电压值为可以施加给继电器线圈的最大电压。 |
| |
|
| 项目 |
阻性负载 |
| G9EB-1-B |
| 额定负载 |
DC250 25 A |
| 额定承载电流 |
25 A |
| 接点电压的最大值（开关） |
250V |
| 接点电流的最大值（开关） |
25 A |
|
|
G9EB-1-B |
| 接触电阻*1 |
30 mΩ以下 |
| 接触压降 |
0.1 V以下（承载电流25A时） |
| 动作时间 |
30ms以下 |
| 复位时间 |
15ms以下 |
| 绝缘强度*2 |
线圈和接点之间 |
1,000MΩ以上 |
| 同极接点之间 |
1,000MΩ以上 |
| 耐压 |
线圈和接点之间 |
AC2,500V，1min |
| 同极接点之间 |
AC2,500V，1min |
| 耐冲击电压*3 |
4,500V |
| 振动 |
耐久 |
10～55～10Hz 0.75mm单振幅（加速度 ： 2.94～88.9m/s2） |
| 误操作 |
10～55～10Hz 0.75mm单振幅（加速度 ： 2.94～88.9m/s2） |
| 冲击 |
耐久 |
490m/s2 |
| 误操作 |
100m/s2 |
| 机械寿命*4 |
10万次以上 |
| 电气寿命（阻性负载）*5*6 |
DC250 V，25 A，30,000次以上 |
| 短承载电流 |
50 A (5 min), 40 A (10 min) |
| 最大切断电流*6 |
DC250 V 100 A（5次） |
| 过载切断*6 |
DC250 V 50 A（50次以上） |
| 使用环境温度 |
-40～70℃（不结冰、无凝霜） |
| 使用环境湿度 |
5% ～ 85%RH |
| 重量 |
约135 g |
| |
|
| 注. |
除非另行说明，否则上述数值为23℃下的初始值。 |
| *1. |
接触电阻是用压降法，在1 A/5 VDC的条件下测量。 |
| *2. |
绝缘电阻用500 VDC兆欧表测得。 |
| *3. |
脉冲抵抗电压用JEC-212 (1981)标准脉冲电压波形(1.2 × 50 μs)测得。 |
| *4. |
机械寿命在3,600次操作/hr的切换频率下测得。 |
| *5. |
电气寿命在60次操作/hr的切换频率下测得。 |
| *6. |
这些数值使用于在继电器线圈中使用变阻器作为防止逆向浪涌的保护电路时。
如果使用二极管，会降低切换特性。 |
