产品型号:

G3MC-101P-VD DC5V DC12V DC24V

产品名称:
生产厂商:OMRON
封装类别:DIP
产品批号:10+11+
产品单价:
库存数量:有库存
运费详情:国内快递包邮,国际快递包邮
付款方式:支付宝,微信,网银支付,公司美金账户
[上一个]:G3MC-101PDC5VDC12VDC    [下一个]:G3MC-101PLDC5VDC12VD
相关描述:

小型、纤细的印刷基板用SSR备有强化绝缘型

欧姆龙固态继电器型号G3MC特点如下
● 厚度仅4.5mm,可对应印刷基板的高密度封装
● DC输入-AC输出,输出的适用负载为1A(40℃)、 2A(25℃)
● 采用印刷基板、端子、散热板一体化的引线架,以及一体成形,实现了小型化、纤细化

种类

绝缘方式 零交叉功能 指示灯 浪涌保护回路 输出的适用负载 输入的额定电压 型号 最小包装单位
光电三端双向
可控硅开关
1A
AC100~120V
DC5V G3MC-101P
G3MC-101P-VD
最小包装单位
DC12V
DC24V
DC5V G3MC-101PL
G3MC-101PL-VD
DC12V
DC24V
1A
AC100~240V
DC5V G3MC-201P
G3MC-201P-VD
G3MC-201P-VD-1
DC12V
DC24V
DC5V G3MC-201PL
G3MC-201PL-VD
G3MC-201PL-VD-1
DC12V
DC24V
2A AC100~240V DC5V G3MC-202P
G3MC-202P-VD
G3MC-202P-VD-1
DC12V
DC24V
DC5V G3MC-202PL
G3MC-202PL-VD
G3MC-202PL-VD-1
DC12V
DC24V

额定值(环境温度25℃)
·输入(每件型号都包括DC5V、12V、24V3种类型输入电压规格)
额定电压 使用电压 阻抗 动作电压等级 复位电压等级
DC 5V DC4~6V 300Ω±20% DC4V以下 DC1V以上
12V DC9.6~14.4V 800Ω±20% DC9.6V以下
24V DC19.2~28.8V 1.6kΩ±20% DC19.2V以下
·输出
项目
型号
适用负载
额定负载电压 负载电压范围 负载电流 接通电流
G3MC-101P(-VD) G3MC-101PL(-VD) AC100~120V 50/60Hz AC75~132V 50/60Hz 0.1~1A * 8A 60Hz 1周期
G3MC-201P(-VD)(-1) AC100~240V AC75~264V
G3MC-201PL(-VD)(-1) 50/60Hz 50/60Hz
G3MC-202P(-VD)(-1) G3MC-202PL(-VD)(-1) AC100~240V 50/60Hz AC75~264V 50/60Hz 0.1~2A * 30A 60Hz 1周期

*会随周围温度变化。详情请参考数据「负载电流-周围温度额定值」.

性能

型号
项目
G3MC-101P(-VD) G3MC-101PL(-VD) G3MC-201P(-VD)(-1)
G3MC-202P(-VD)(-1)
G3MC-201PL(-VD)(-1)
G3MC-202PL(-VD)(-1)
动作时间 1ms+负载电源周 期的1/2周期以下 1ms以下 1ms+负载电源周期的1/2周期以下 1ms以下
复位时间 1ms+负载电源周期的1/2周期以下
输出导通电压下降 1.6V(RMS)以下
漏 电流 1mA以下(AC100V兆欧表) 1.5mA以下(AC200V兆欧表)
绝缘电阻 1,000MΩ以上(DC500V兆欧表)
耐压 输出输入之间AC2,500V 50/60Hz 1min(G3MC-□□□□□-VD-1、AC3,000V 50/60Hz 1min)
振动 10~55~10Hz 单振幅0.375mm(双振幅0.75mm)
冲击 1,000m/s2
保存温度 -30~+100℃(无结冰、无凝露)
使用环境温度 -30~+80℃(无结冰、无凝露)
使用环境湿度 45~85%RH
重量 约2.5g(G3MC-202P(L)-VD-1约3.8g)

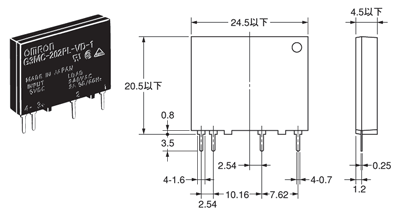

外形尺寸(单位:mm)

G3MC-101P(-VD)
G3MC-101PL(-VD)
G3MC-201P(-VD)(-1)
G3MC-201PL(-VD)(-1)




印刷基板加工尺寸(BOTTOM VIEW)
端子配置(BOTTOM VIEW)

G3MC-202P(-VD)(-1)
G3MC-202PL(-VD)(-1)



印刷基板加工尺寸(BOTTOM VIEW)
端子配置(BOTTOM VIEW)

全新原装进口,现货库存,欢迎来电询价
------------------------------------------------------------------------------------------
