TTL反相器的基本电路图

所属类别：最新资讯点击次数：1011发布日期：2011-08-24

TTL反相器的基本电路图

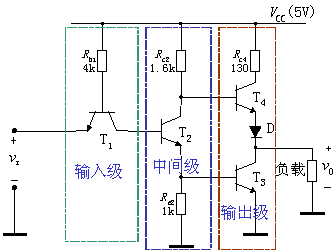

　　由前面的分析已知，带电阻负载的BJT反相器，其动态性能不理想。在保持逻辑功能不变的前提下，可以另外增加若干元器以改善其动态性能，如减少由于BJT基区电荷存储效应和负载电容所引起的时延。这需改变反相器输入电路和输出电路的结构，以形成TTL反相器的基本电路。下图就是一个TTL反相器的基本电路。

该电路由三部分组成：
　　由三极管T₁组成电路的输入级；
　　由T₃、T₄和二极管D组成输出级；
　　由T2组成的中间级作为输出级的驱动电路，将T₂的单端输入信号v_I2转换为互补的双端输出信号v_I3和v_I4，以驱动T₃ 和T₄。
