无线鼠标设计的电路图

该装置利用编译码电路ＭＣ１４５０２６／ＭＣ１４５０２７和射频发射／接收模块ＴＤＡ１８０８／ＴＤＡ１８０９互相配合，可以在１０～１２０ｍ范围内灵活操纵鼠标，而且制作时无须对原有鼠标的外观及内部电路做任何改动，使用起来符合操作习惯，方便可靠，非常适合爱好者自制。


一般情况下，鼠标与电脑的连接线内部有４根电路连接线（该电路装置最多可以接受４条数据线输入，读者可根据自己鼠标的实际情况选择）分别是电源正极、电源地、数据线１、数据线２。我们将鼠标连线割断，分别找出这４根线，利用ＭＣ１４５０２６编码电路的数据传送端Ｄ６和Ｄ７接受鼠标数据线１和数据线２传来的数据，并在芯片内部编码后经射频发射模块ＴＤＡ１８０８发射出去。

射频发射模块ＴＤＡ１８０９工作后，将接收到的编码信息输入ＭＣ１４５０２７译码电路，经其转换后在该芯片数据输出端Ｄ６和Ｄ７复原原鼠标数据线１和数据线２的信号，并通过原鼠标与电脑的连接线送入计算机。
可以看出，上述电路无须改动鼠标及计算机，无须安装额外的鼠标驱动软件，原有鼠标的所有功能亦能正常使用。

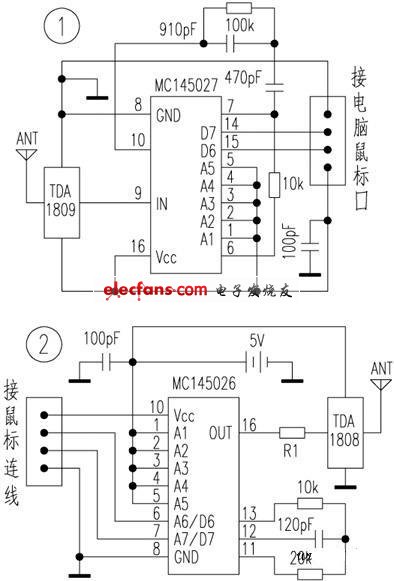

该电路（见图１、图２）只要所选元件正常，无须调试即可工作。
