如何使用开关电源代换功放变压器

　　下面结合实例介绍一下如何使用开关电源代换功放变压器。

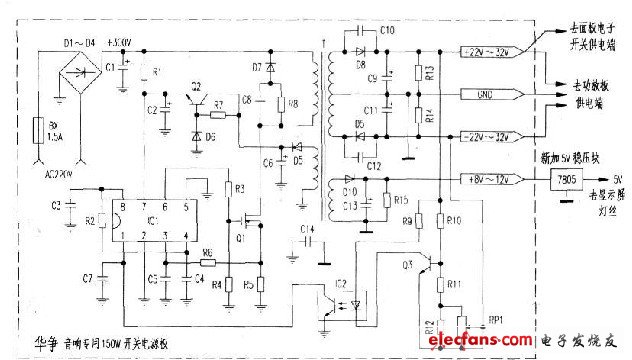

　　某功放的环形变压器因过热烧毁，已看不清标称电压，且无线路图，只能根据观察判断各项参数。该变压器次级共有6根输出线，其中有三根线接到功放板上，经整流后为功放电路提供正负电压。观察功放板上有两只10000μF/50V的电解电容担任滤波。估计供电电压不会高于士40V。另外三根线接到前面板上，其中有一根线接显示屏灯丝端为灯丝供电(估计电压有6V左右)，另一根线经半波整流及100μF/35V电解电容滤波后为显示屏及电子开关电路供电(估计电压有+30V左右。这一点和常见的-30V供电不同)，剩下的那根线为公用接地线。　　笔者选用“华争牌音响专用150W开关电源板”进行代换。该电源输出的主电压能从±22V到±32V调整，还有一路8—12V的副电压备用。代换时，首先拆除原机变压器，将开关电源上的主电压输出端与功放板的供电端对应相连。然后从开关电源的主电压输出正端接一引线连至面板显示屏及电子开关电路的供电端。最后从开关电源的副电压输出端经一只5V稳压块7805稳压后接到显示屏灯丝供电端(见附图)。因原机面板上有与前置电路相连的地线，故可不接地线。以防自激。

　　各线接好后，开机前先将开关电源板上的电压调节电位器旋到中间位置。

　　以防电压过高损坏功放电路。然后开机。观测电源输出主电压为±25V.同时听到功放板上继电器的吸合声。再看前面的显示屏已点亮，测得显示屏灯丝供电为稳定的5V.虽然略低于额定值6V.

　　但屏幕亮度尚可。按动面板上的微动开关，电子开关电路能够正常切换。

　　接上音箱、插入信号源试机。音箱中传出优美动听的歌声。一曲终了，音箱中静态噪音很小，感觉要优于普通变压器供电。试着逐渐开大功放音量。当音量开到60%时，感觉歌声有些发毛。估计是电源的输出电压太低，将电压调到±32V试验，发毛现象消失，低音浑厚。高音清晰。大音量连续试机两小时后关机，摸电源板上功率管的散热片只是微热，证明电源工作稳定。最后，将电源板妥善固定在原环形变压器处，代换工作即告结束。
